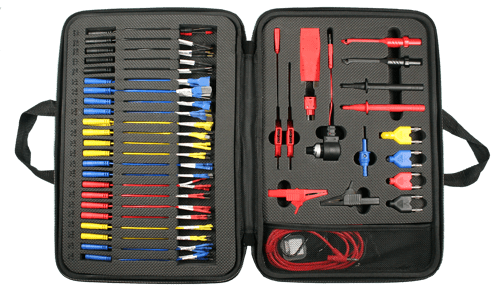

Prüfmittel-Diagnosekoffer, Elektronik, 114-teilig für 4 mm-Stecker

Description

Beschreibung

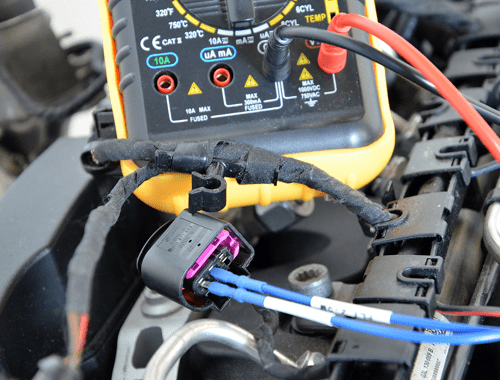

Dieser Diagnosekoffer verfügt über ein Sortiment von verschiedenen Komponenten für die meisten Anschlussleitungen zum Prüfen von z.B. Sensoren, Ventilen und Einspritzdüsen. Alle Leitungen sind nach Stecker-, Buchsenpaaren und Klemmgrößen sortiert.

Anwendungsbeispiele:

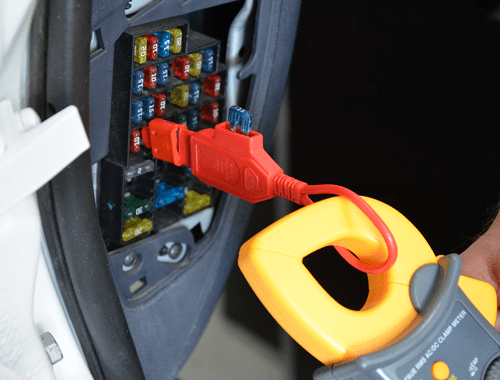

• Der ATC Sicherungadapter (Mini und Maxi) und ATC Sicherungsadapter mit Messschleife kann für Messungen mit Hilfe einer Stromzange verwendet werden.
• Für eine schnelle und einfache Art der Widerstandsverstellung, ohne die Hilfe eines Multimeters bei einer Simulation von Sensoreinheiten für die Widerstandsmessungen, kann der variable Potentiometer (regelbar bis 10KΩ ± 10%) genutzt werden.

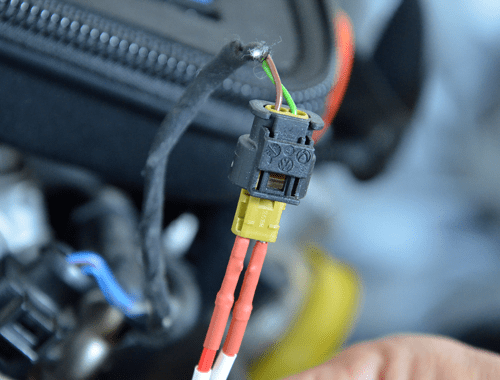

• Die SRS-Stecker ermöglichen die Bestätigung der Leistungsaufnahme von SRS-Airbags, indem diese vor der Installation eines neuen SRS-Airbags zur Überprüfung auf Kurzschlüsse angeschlossen werden.
• Zur Überprüfung der korrekten Verdrahtung von Reihenklemmen sowie zum Vergleich von Impulsen oder Signalen zwischen Einspritzdüsen können die Polaritäts- und Impulsstecker verwendet werden. Die LED leuchtet bei falscher Polung rot, LED bei richtiger Polung grün.

Lieferumfang

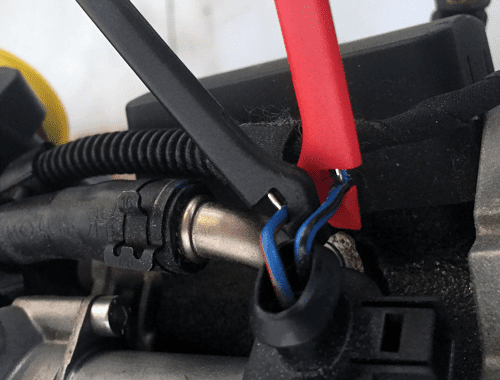

• 2 x Isolationseinstechklemme mit Nadelprüfspitze (1 x rot, 1 x schwarz)
• 2 x abnehmbare Prüfspitze 10 A (1 x rot, 1 x schwarz)
• 2 x Krokodilklemme 32 A, 1000 V (1 x rot, 1 x schwarz)
• 1 x Potentiometer (regelbar bis 10 KΩ ± 10 %)
• 3 x LED Prüflampe Polarität / Impuls
• 2 x 3-Wege Messstecker
• 2 x Airbag / SRS Simulatorstecker mit Lastwiderständen
• 1 x ATC Sicherungadapter mit Messschleife
• 1 x ATC Sicherungsadapter (Mini und Maxi)
• 1 x KFZ Flachsicherung Mini-Adapter
• 2 x Micro Nadelprüfspitze (1 x rot, 1 x schwarz)
• 2 x Messleitung 4 mm Stecker 1,2 m (1 x rot, 1 x schwarz)
• 2 x Labormessleitung 4 mm Stecker 1,2 m (1 x rot, 1 x schwarz)
• 3 x austauschbare Prüfwiderstände: 2 Ω – 2,2 Ω – 2,7 Ω
• je 4 x Flachstecker 0,8 – 1,2 – 2,0 – 2,5 – 3,0 – 5,0 – 6,0 mm auf 4 mm Buchse
• je 4 x Flachsteckhülse 0,8 – 1,2 – 2,0 – 2,5 – 3,0 – 5,0 – 6,0 mm auf 4 mm Buchse
• je 4 x Rundstecker 1,5 – 2,0 – 3,5 – 4,0 mm auf 4 mm Buchse
• je 4 x Rundsteckhülse 1,5 – 2,0 – 3,5 – 4,0 mm auf 4 mm Buchse
• 1 x S-Haken
• 1 x Softshell-Koffer
